פיבוט כמויות ודשבורד: לראות את הכמויות מכל זווית
פיבוט כמויות הוא הכלי שאני פותח כשאני רוצה לראות את כמויות המודל מכמה זוויות, לפני שהן נכנסות לכתב הכמויות. ב־AiN, התוכנה שאני מפתח ועובד איתה, יש לזה שלושה גיליונות בתוך חלון כתב הכמויות המלא ודשבורד קטגוריות אחד. העמוד מיועד למי שמכין או בודק כתב כמויות ממודל: מה רואים בכל אחד מהם, מה הם נותנים ואיפה עובר הגבול שלהם.
מה רואים: שלושה גיליונות ודשבורד
הגיליונות הם לשוניות בחלון כתב הכמויות המלא, כך שאפשר להסתכל על הכמויות אחרת בלי לצאת מהכתב. הדשבורד נפתח מתפריט הכלים, בממשק העברי.
- פיבוט: קיבוץ חופשי של כמויות המודל לפי קטגוריה, משפחה, סוג וקומה, בסגנון Navisworks.
- מולטי־מטריאל: טבלת חומרים, סוג החומר בשורות והקומות בעמודות, עם שטח, נפח או ספירה, וסינון לפי קטגוריה וקומה.
- מולטי־כמויות: סיכום לכל צירוף של קטגוריה וקומה ביחידה שמתאימה לו, מ״ר, מ״ק או יחידות, עם תיבת סימון לכל שורה והוספה לכתב הכמויות.
- דשבורד קטגוריות: מבט על המודל כולו, עם מספר האלמנטים והקטגוריות, נפח ושטח כוללים, פירוק לפי קטגוריה ולפי סוג, וסינון לפי קטגוריה, קומה וסוג.
מכל אחד משלושת הגיליונות אפשר לייצא את הטבלה. הייצוא, כמו כל הורדת קובץ ב־AiN, פתוח למנויים בלבד.
פיבוט כמויות לפי קטגוריה, משפחה, סוג וקומה
הלשונית «פיבוט» עושה דבר אחד: היא מקבצת את כמויות המודל לפי השדות שבוחרים, קטגוריה, משפחה, סוג וקומה, ומציגה סכום לכל קבוצה. מי שעבד עם Navisworks יכיר את ההיגיון. גם בתצוגה המצומצמת של החלון, שבה נשארות רק שתי לשוניות, הפיבוט הוא אחת מהן, לצד כתב הכמויות.
בעבודה שלי, פיבוט כמויות הוא הבדיקה הראשונה של מודל חדש. אני מקבץ לפי קומה ובודק שקומות שאמורות להיות זהות נותנות סכומים דומים. אחר כך אני מקבץ לפי סוג ומחפש סוגים שלא ציפיתי להם, למשל סוג קיר שמופיע פעם אחת בכל הבניין. פער כזה הוא לא תמיד טעות, אבל זו שאלה שכדאי לשאול לפני שהמספר מגיע לכתב.
חומר, קומה ויחידה: מולטי־מטריאל ומולטי־כמויות
בגיליון «מולטי־מטריאל» השורות הן סוגי החומרים שבמודל והעמודות הן הקומות. בכל תא מופיע שטח, נפח או ספירה, ואפשר לסנן לפי קטגוריה ולפי קומה. זו תשובה מהירה לשאלה כמה יש מכל חומר בכל קומה, לפי מה שמודל.
הגיליון «מולטי־כמויות» מתקדם צעד אחד לכיוון הכתב. הוא מסכם כל צירוף של קטגוריה וקומה ביחידה המתאימה, ולצד כל שורה יש תיבת סימון. את השורות שסימנתם אפשר להוסיף לכתב הכמויות או לגרור אליו. שורה שנוספה כך היא נקודת התחלה, ואת הבדיקה והאישור עושים בכתב הכמויות עצמו.
בכתב הכמויות מופיעה ליד כל כמות תווית שאומרת מאיפה היא באה: מהמודל, מהפיבוט, מהקלדה ידנית ועוד. על התוויות האלה ועל אישור הכמויות כתבתי בעמוד בקרת כמויות במודל.
דשבורד קטגוריות: חסר נתון הוא לא אפס

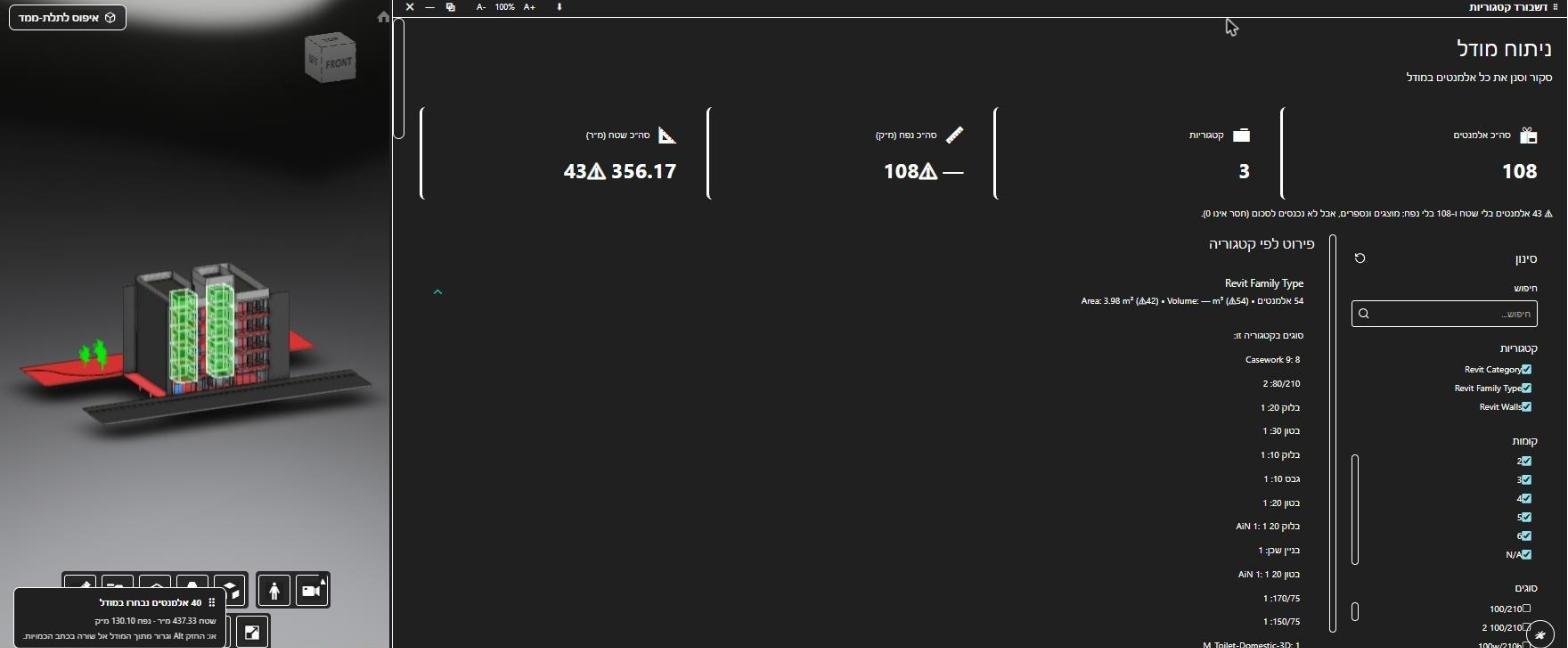

בתוך החלון הדשבורד נקרא «ניתוח מודל». הוא מציג את הסכומים של המודל כולו, אלמנטים, קטגוריות, נפח ושטח, ופירוק לפי קטגוריה ולפי סוג. אפשר לסנן לפי קטגוריה, קומה וסוג. כרגע הוא קיים בממשק העברי בלבד.
הפרט שהכי חשוב לי בדשבורד הוא האזהרה: כמה אלמנטים אין להם שטח או אין להם נפח. האלמנטים האלה מוצגים ונספרים, אבל לא נכנסים לסכום, כי חסר נתון הוא לא אפס. סכום שסופר אותם כאפס נראה שלם ואינו שלם. סכום עם אזהרה אומר לכם כמה אלמנטים צריך לבדוק לפני שסומכים עליו.
מה זה נותן, ואיך אני עובד עם זה
- מבט לפי קומה לפני הכתב: הבדלים בין קומות דומות עולים מוקדם, כשעוד קל לשאול את המתכנן.
- חומרים לפי קומה בטבלה אחת: בלי לבנות אותה ביד מייצוא של המודל.
- מסיכום לשורה בכתב: שורה ממולטי־כמויות נכנסת לכתב הכמויות עם היחידה שלה.
- תמונה של המודל כולו: בדשבורד, כולל מספר האלמנטים שחסר להם נתון.
- טוענים את המודל. חלון כתב הכמויות נפתח כשהעיבוד מסתיים, ואפשר לפתוח אותו גם מהכפתור «כתב כמויות» בסרגל העליון.
- מתחילים בדשבורד: כמה אלמנטים יש, באילו קטגוריות, וכמה מהם בלי שטח או נפח.
- עוברים ללשונית «פיבוט», מקבצים לפי קומה ואחר כך לפי סוג, ורושמים לעצמכם מה נראה חריג.
- במולטי־מטריאל בודקים חומרים לפי קומה, ובמולטי־כמויות מסמנים שורות ומוסיפים אותן לכתב.
- בכתב הכמויות בודקים כל שורה, משלימים מה שחסר ומאשרים. מי שצריך את הטבלאות מחוץ לתוכנה מייצא אותן לאקסל, במנוי פעיל.
מה הגיליונות האלה לא עושים. הם מסכמים את מה שמודל, כפי שהוא במודל. הם לא מתרגמים את הכמויות לאופני המדידה של הפרויקט, לא משלימים את מה שלא מודל ולא מחליטים מה נכנס לאיזה סעיף. ההחלטות האלה נשארות אצל מי שמכין את הכתב.
הפיבוט הוא חלון אחד מתוך כמה. את התמונה המלאה ריכזתי בעמוד תוכנה לכתב כמויות, ואת הנתונים שמאחורי כל אלמנט אפשר לראות בעמוד חילוץ נתונים ממודל BIM. אני יעקב אביטל, כמאי, ואת AiN אני מפתח מתוך העבודה שלי על כתבי כמויות. נקודות שחוזרות מפרויקט לפרויקט אני מרכז בעמוד תובנות מחישוב כמויות.
שאלות נפוצות
מה זה פיבוט כמויות, במילים פשוטות?
טבלה שמקבצת את אותן כמויות לפי שדה שבוחרים, קומה, קטגוריה, סוג או חומר, ומציגה סכום לכל קבוצה. אותם נתונים מזווית אחרת. ב־AiN הנתונים מגיעים מהמודל שטענתם.
מה ההבדל בין הפיבוט לבין טייקאוף הכמויות?
בטייקאוף רואים טבלה מפורטת של קבוצות האלמנטים, עם קטגוריה, סוג, קומה ומידות. בפיבוט בוחרים לפי מה לקבץ ורואים סכומים. אני משתמש בשניהם, ועל הטייקאוף כתבתי בעמוד תוכנה לחישוב כמויות.
אפשר להוריד את הטבלאות לאקסל?
כן. לכל אחד משלושת הגיליונות יש ייצוא, והורדת קבצים ב־AiN פתוחה למנויים בלבד. על הייצוא של כתב הכמויות עצמו כתבתי בעמוד ייצוא כתב כמויות לאקסל.
הדשבורד קיים גם בממשק האנגלי?
כרגע הוא קיים בממשק העברי בלבד. שלושת הגיליונות קיימים בשני הממשקים.
