צפייה במודל BIM בדפדפן: המודל ליד כתב הכמויות
צפייה במודל BIM בדפדפן היא נקודת ההתחלה של כל עבודה שלי ב־AiN, התוכנה לכתב כמויות שאני מפתח. מודל Revit, IFC או Navisworks נפתח בלשונית של הדפדפן, בלי להתקין תוכנה, וכשהעיבוד שלו מסתיים, כתב הכמויות שנבנה ממנו נפתח לידו. בעמוד הזה ריכזתי מה רואים בצופה, מה אפשר לעשות בו כבר היום ומה עדיין בפיתוח.
צפייה במודל BIM בדפדפן: מה רואים על המסך
את המסך אפשר לחלק בין המודל בתלת־ממד לבין כתב הכמויות, או להציג רק אחד מהם. בסרגל העליון יש שני כלים שחוזרים כמעט בכל עבודה: בחירת המודל ותפריט «תצוגה».
- בחירת מודל: רשימה נפתחת שבה המודלים מקובצים לפי פרויקט, עם חיפוש ומיון. מוסיפים מודל לתצוגה או מסירים אותו, טוענים בפעולה אחת את כל המודלים של הפרויקט, ומציבים מודל ידנית לפי קואורדינטות.
- תפריט «תצוגה»: קבוצות של ניווט, חתך, מדידה, שכבות ומצלמה; סינון לפי קומות ולפי קטגוריות; מחוון פיצוץ שמרחיק את חלקי המודל זה מזה; ומצב עמעום.
- כמה מודלים יחד: כשטעונים יותר ממודל אחד, יש אפשרויות של סידור, גוון ותצוגת רפאים שקופה.
- פריסת מסך: מודל וכתב כמויות יחד, מודל בלבד או כתב כמויות בלבד.
- תצוגות שמורות: שומרים תצוגה בשם («שמור תצוגה בשם…» בתפריט «קובץ») וחוזרים אליה מהרשימה.
מה זה נותן בעבודה על כתב הכמויות

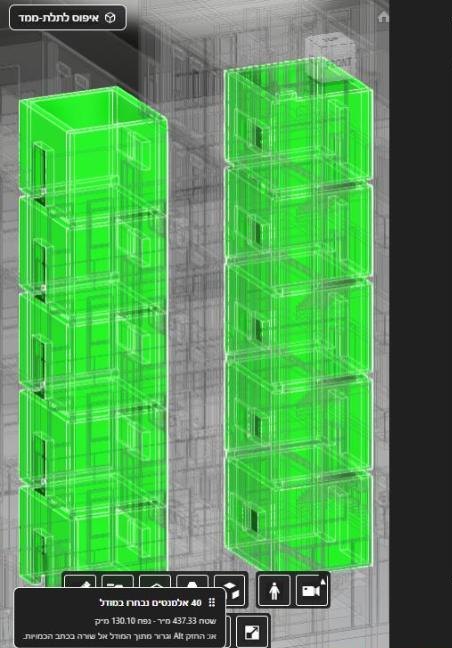

הצופה לא נועד להצגה. הוא שם כדי שתוכלו לראות בבניין את מה שנמדד. לחיצה על שורה בכתב הכמויות מסמנת במודל את האלמנטים שלה, ובחירה של אלמנטים במודל מובילה לשורות שלהם. מתפריט העריכה של הכתב אפשר להציג במודל רק את האלמנטים של השורות המסומנות, ולבטל את הבידוד בסיום. את הקישור הזה פירטתי בעמוד כתב כמויות מקושר למודל.
בעבודה שלי אני משתמש בסינון כמעט בכל בדיקה. כשאני בודק כמות של קומה אחת, אני משאיר על המסך רק את הקומה ואת הקטגוריה, ומחפש אלמנט שחסר או אלמנט שנספר פעמיים. חתך דרך הבניין מראה מה קורה בין הקומות, ומחוון הפיצוץ מפריד חלקים שקשה לראות כשהם צמודים זה לזה.
בתפריט הכלים יש גם חלון «כלי מדידה וטייקאוף»: כיול קנה מידה, מרחק, שטח, זווית וספירה, ישירות על המודל או על גיליון שפתוח בצופה. זו מדידה ידנית, והכלי לא מחליט מה נכנס לסעיף. לכמויות כשאין מודל בכלל, מתוכניות PDF ו־DWG, יש עמוד נפרד: חישוב כמויות מתוכניות.
קישור צפייה למי שאין לו חשבון
לא כל מי שצריך לראות את המודל עובד ב־AiN. בתפריט «קובץ» יש «שתף מודל…», שיוצר קישור לעמוד «צפייה בלבד». מי שפותח את הקישור רואה את המודל בתלת־ממד, בלי כתב הכמויות ובלי שמות, ולא צריך חשבון. כדי ליצור את הקישור צריך להיות מחובר, כבעלים של המודל.
אני משתמש בזה כשמישהו בפרויקט רוצה לראות על מה מדברים, בלי לשלוח לו קובץ כבד ובלי לחשוף את כתב הכמויות עצמו. בשבילו זו צפייה במודל BIM בדפדפן במובן הפשוט ביותר: לוחצים על קישור ורואים את הבניין.
איך עובדים עם הצופה, צעד אחר צעד
- פותחים מודל מתפריט «קובץ» («פתח מודל…») או מהקבצים בענן של Autodesk. שתי הדרכים מתוארות בעמוד ניהול מודלי BIM בענן.
- ברשימת המודלים בוחרים מה לטעון, ומוסיפים מודלים נוספים של אותו פרויקט אם צריך.
- בתפריט «תצוגה» מסננים קומות וקטגוריות, חותכים ומעמעמים, עד שעל המסך נשאר רק מה שבודקים.
- בוחרים פריסת מסך: מודל וכתב כמויות יחד, או אחד מהם לבד.
- שומרים את התצוגה בשם, כדי לחזור אליה בבדיקה הבאה.
- כשמישהו מחוץ למערכת צריך לראות את המודל, יוצרים לו קישור צפייה.
מה עדיין בפיתוח
מה הצופה לא עושה עדיין: המודל מוצג היום בצופה של Autodesk, ומנוע תצוגה של AiN עצמה עדיין בפיתוח. גם יישור של מודל למודל לפי נקודות משותפות עדיין בפיתוח, ולכן כששני מודלים לא יושבים זה על זה, מציבים אחד מהם ידנית לפי קואורדינטות.
צפייה במודל BIM בדפדפן לא מחליפה את התוכנה שבה המודל נבנה. הצופה נועד להסתכל, לסנן, למדוד ולקשר שורות לאלמנטים, לא לבנות את המודל. כשמשהו במודל חסר או שגוי, התיקון נעשה אצל מי שבנה אותו, ועד שהתיקון מגיע אני רושם בכתב הכמויות את ההנחה שעבדתי לפיה.
שאלות נפוצות
צריך להתקין משהו כדי לצפות במודל?
לא. הצפייה נעשית בדפדפן. כדי להעלות מודל, לשמור עבודה ולפתוח מודלים מהענן צריך חשבון, ומי שמקבל קישור צפייה לא צריך חשבון בכלל.
אילו קבצים אפשר לפתוח בצופה?
מודלי Revit, Navisworks ו־IFC, מקובץ במחשב או מהקבצים בענן של Autodesk. כשהעיבוד של המודל מסתיים, כתב הכמויות שלו נפתח לידו.
אפשר לראות כמה מודלים של אותו פרויקט יחד?
כן. בוחרים כמה מודלים ברשימה, או טוענים בפעולה אחת את כל המודלים של הפרויקט. כשטעונים כמה מודלים, יש אפשרויות של סידור, גוון ותצוגה שקופה.
הצופה מחליף את Revit?
לא. ב־Revit בונים ומתקנים את המודל. הצופה ב־AiN נועד לראות את המודל ליד כתב הכמויות, לסנן, למדוד ולקשר שורות לאלמנטים.
אני יעקב אביטל, כמאי לפרויקטי בנייה, והצופה הוא חלון אחד מתוך התוכנה לכתב כמויות שאני בונה מתוך העבודה הזאת. מה בודקים במודל לפני שמודדים ממנו כמויות, בעמוד כמויות ממודל.
