חישוב כמויות מתוכניות: כמויות מ־PDF ומ־DWG כשאין מודל
חישוב כמויות מתוכניות הוא עדיין חלק גדול מהעבודה, כי לא כל פרויקט מגיע עם מודל. לכן יש ב־AiN, התוכנה שאני מפתח ועובד איתה, כלים שעובדים ישירות על תוכניות דו־ממדיות: ניתוח של קובצי PDF ותמונות, ניתוח של קובצי DWG ו־DXF, כלי מדידה ידניים וגיליון גרמושקה בתוך כתב הכמויות. בניתוח התוכניות הבינה המלאכותית מציעה כמויות, והכמאי בודק ומחליט מה נכנס לכתב.
חישוב כמויות מתוכניות ב־AiN: מה רואים בחלונות
שלושת הכלים הראשונים נמצאים בתפריט הכלים, גם בממשק העברי וגם בממשק האנגלי, וגיליון הגרמושקה נמצא בתוך כתב הכמויות. כל אחד מהם עונה על סוג אחר של תוכנית.

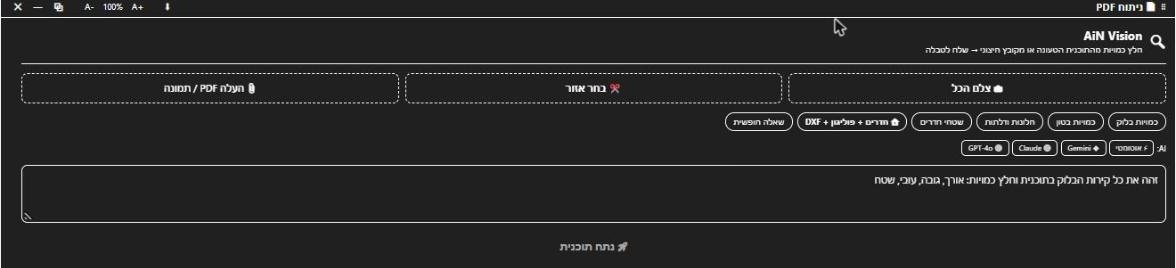

- ניתוח PDF. יש שלוש דרכים להכניס תוכנית: צילום של כל התצוגה, בחירת אזור, או העלאה של קובץ PDF או תמונה. אחר כך בוחרים ניתוח מוכן: קירות בלוקים, בטון, חלונות ודלתות, שטחי חדרים, חדרים עם פוליגונים וייצוא ל־DXF, או שאלה חופשית. אפשר לבחור מנוע בינה מלאכותית או להשאיר את הבחירה אוטומטית, והתוצאות נכנסות לטבלה.
- ניתוח AutoCAD. בוחרים קובץ DWG או DXF ומריצים ניתוח: קירות בלוקים, פתחים, שטחי חדרים, בטון, רשימת ישויות או שאלה חופשית.
- כלי מדידה וטייקאוף. כיול קנה מידה, מרחק, שטח, זווית וספירה, ישירות על המודל או על גיליון שפתוח בצופה. אלה מדידות ידניות: המספר הוא מה שמדדתם.
- גיליון גרמושקה. לשונית בחלון כתב הכמויות, עם טבלה שממלאים ביד מול תמונה של תוכנית מתוך הגרמושקה. כך נתוני ההיתר נשמרים ליד כתב הכמויות של הפרויקט.
מתחת לחלון ניתוח ה־PDF מוטמע גם כלי מדידה של צד שלישי. הוא לא חלק מ־AiN, ולכן אני לא מתאר אותו בעמוד הזה כיכולת של התוכנה.
מה זה נותן כשאין מודל
אני כמאי לפרויקטי בנייה, ולא כל פרויקט שמגיע אליי מגיע עם מודל. היתרון הראשון של הכלים האלה הוא נקודת פתיחה: במקום להתחיל מדף ריק, הבינה המלאכותית קוראת את התוכנית ומציעה כמויות לקירות, לפתחים, לבטון ולשטחי חדרים. מה שמתקבל הוא רשימה לבדיקה, לא מספר סופי.
היתרון השני הוא כלל שמגן על כתב הכמויות: בלי קנה מידה בתוכנית, חלון ה־PDF לא מפיק כמויות, ומציג על כך הודעה ברורה במקום לנחש. תוכנית סרוקה בלי קנה מידה נשארת בלי כמויות, וזה בדיוק מה שצריך לקרות. בחישוב כמויות מתוכניות, נתון חסר עדיף על מספר שרק נראה נכון.
היתרון השלישי הוא שהכול נמצא באותה סביבה: ניתוח של PDF ושל DWG, מדידה ידנית על הצופה ונתוני הגרמושקה בתוך כתב הכמויות. כשמגיע מודל לחלק מהפרויקט, ממשיכים באותה תוכנה לחישוב כמויות מנתוני המודל.
איך עובדים עם זה, צעד אחרי צעד
כך נראה אצלי חישוב כמויות מתוכניות ב־AiN:
- מתחברים לחשבון, ופותחים מתפריט הכלים את «ניתוח PDF» או את «ניתוח AutoCAD».
- מכניסים את התוכנית: צילום של התצוגה, אזור נבחר, קובץ PDF או תמונה, או קובץ DWG או DXF.
- ב־PDF ובתמונה בודקים קודם שיש קנה מידה. בלי קנה מידה לא יתקבלו כמויות.
- בוחרים ניתוח מוכן או כותבים שאלה חופשית. בניתוח PDF אפשר גם לבחור מנוע בינה מלאכותית, או להשאיר בחירה אוטומטית.
- עוברים על הטבלה שמתקבלת. כל שורה היא הצעה, ומה שנראה חשוד אני מודד בעצמי מול התוכנית.
- רק אחרי הבדיקה אני מכניס את הכמות לכתב הכמויות, ורושם לידה מאיזו תוכנית ובאיזו שיטה היא נמדדה.
גבולות, ומה עדיין לא קיים
ניתוח PDF וניתוח AutoCAD דורשים התחברות לחשבון. הורדת קבצים מ־AiN, כמו ייצוא החדרים ל־DXF, פתוחה למנויים בלבד. כלי המדידה הידניים פתוחים לכל המשתמשים, והם מודדים את מה שפתוח בצופה: מודל או גיליון.
בעבודה שלי, כיול לפי מידה שכתובה בתוכנית הוא בסדר. קנה מידה מהשערה לא נכנס לחישוב, ותוכנית בלי מידות ברורות חוזרת למתכנן עם שאלה.
מה החלונות האלה לא עושים: הם לא מחליפים את הבדיקה. כל תוצאה של הבינה המלאכותית היא הצעה עד שאדם בודק אותה, ואף חלון כאן לא מפיק כתב כמויות שלם לבד. גם גיליון הגרמושקה ידני לגמרי: קריאה אוטומטית של התוכנית עדיין לא קיימת בו.
שאלות נפוצות
אפשר לקבל כתב כמויות שלם מתוכנית PDF?
לא בלחיצה אחת. החלון מציע כמויות לנושאים מוגדרים, כמו קירות בלוקים, בטון, חלונות ודלתות ושטחי חדרים. את כתב הכמויות בונה ובודק כמאי, והכמויות מהתוכנית הן חומר גלם לבדיקה.
מה ההבדל בין ניתוח PDF לניתוח AutoCAD?
ניתוח PDF עובד על תמונה של התוכנית: קובץ PDF, תמונה, צילום של התצוגה או אזור שבוחרים. ניתוח AutoCAD עובד על קובץ DWG או DXF, ומציע גם רשימת ישויות. בשניהם התוצאה היא הצעה שצריך לבדוק. עוד על כמויות מקובצי שרטוט בעמוד כמויות מאוטוקד.
כלי המדידה שמופיע מתחת לחלון ה־PDF הוא של AiN?
לא. זה כלי של צד שלישי שמוטמע בחלון. כלי המדידה של AiN נמצאים בחלון «כלי מדידה וטייקאוף», ועובדים על הצופה: כיול, מרחק, שטח, זווית וספירה.
מי מאשר את הכמויות?
אדם. הבינה המלאכותית קוראת את התוכנית ומציעה, וההחלטה מה נכנס לכתב שייכת לכמאי. איך זה עובד בשאר התוכנה, בעמוד בינה מלאכותית לכתב כמויות. כל החלונות מרוכזים בעמוד תוכנה לכתב כמויות.
רוצים לראות את AiN על מודל שלכם? באתר של AiN יש סרטון הדגמה, פיילוט לפרויקט אחד וכניסה למערכת. לעבודת כמאות, אפשר לפנות אליי ישירות בטופס.
