כתב כמויות לתשתיות ביוב, ניקוז ומים: מה מודדים ואיך בודקים
כתב כמויות לתשתיות של ביוב, ניקוז ומים לא נמדד במ״ר אלא במטרים, בקטרים, בעומקים וביחידות. יש לי ניסיון בחישוב ובבדיקת כמויות לקווי ביוב עירוניים, מצינורות בקוטר 160 מ״מ ועד צינורות פוליאתילן בקוטר 710 מ״מ, שוחות בעומק של עד כ־6 מטרים, דחיקת צינורות והשחלה, ושיקום הכביש והמדרכה אחרי העבודה. העבודה נעשתה מהצד של הקבלן: בדיקת כתבים מול תוכניות לפני מכרז, מדידה מתוכניות ממוחשבות וחישובים לחשבונות.
איך בנוי כתב כמויות לתשתיות
הסעיפים של ביוב, מים וניקוז נמצאים בעיקר בפרק 57 של המפרט הכללי: צנרת לפי סוג וקוטר, שוחות בקרה טרומיות, חיבור לשוחות קיימות, השחלה ודחיקה, וצילום הקווים במצלמה. שיקום המסעה והמדרכה אחרי החפירה נמדד בפרק 51: פירוק, עבודות עפר, מצעים ואספלט. לצדם מופיעים סעיפי בטון, עבודות ברג׳י, ציוד, דיפון, וסעיפים פתוחים לליווי משטרה ולאיתור תשתיות קיימות.
| רכיב | יחידה | מה קובע את הסעיף |
|---|---|---|
| צינור ביוב או ניקוז | מ״א | סוג, קוטר, דרג, ושכבת עומק של חצי מטר |
| שוחת בקרה | יח׳ | קוטר, עומק, מכסה, מפל ומחברים |
| חיבור לשוחה קיימת או שוחה על קו קיים | יח׳ | קוטר הקו ועבודה בזרימה |
| דחיקה או השחלה | מ״א, ופיר ביחידות | קוטר, חומר הצינור ועומק הפיר |
| שיקום כביש ומדרכה | מ״ר | רוחב התעלה התאורטי כפול האורך |

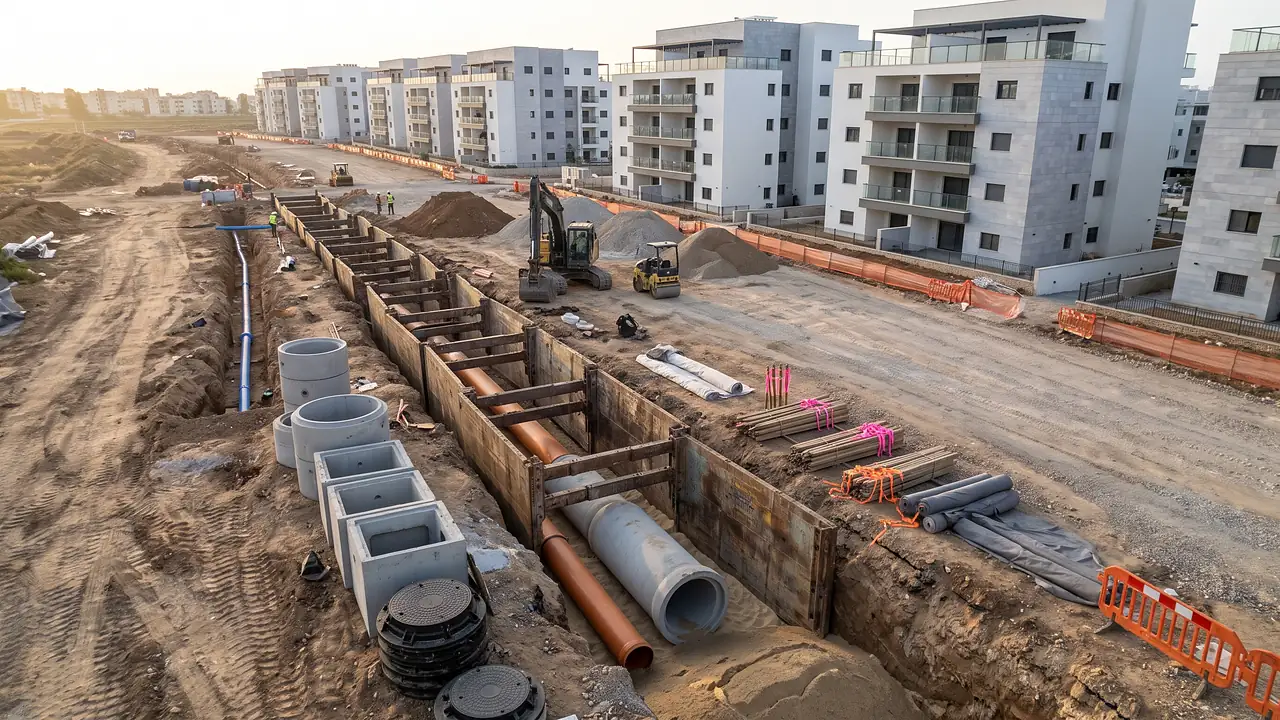

צנרת לפי קוטר ושכבות עומק
צינור נמדד באורך, אבל המחיר שלו תלוי בעומק. לכן הכתב מחלק כל קוטר לשכבות של חצי מטר, למשל 2.75 עד 3.25 מטרים או 4.25 עד 4.75 מטרים. את השכבה קובעים לפי העומק הממוצע של שתי השוחות בקצות המקטע. בכתב אחד להחלפת ביוב ברחובות היו 4,345 מטרים של צנרת בקטרים של 160 עד 630 מ״מ, בשכבות עומק עד 4.25 מטרים, ולצדם 238 שוחות.
הנפח של המילוי ושטח שבירת הכביש נגזרים מרוחב התעלה התאורטי שמופיע בהערות הכתב, ולא מהרוחב שנחפר בפועל. דוגמה מחושבת: במקטע בעומק 3 מטרים עם צינור בקוטר 0.5 מטר ורוחב תעלה תאורטי של 1.2 מטר, גובה המילוי מעל הצינור הוא 3 פחות 0.5 פחות ריפוד של 0.3, כלומר 2.2 מטרים, ונפח המילוי לכל מטר אורך הוא כ־2.6 מ״ק. מכאן אפשר לבדוק סעיף שנראה גבוה או נמוך.
שוחות, חיבורים ועבודה על קו פעיל
שוחה היא יחידה, אבל מסביבה יש תוספות רבות: מכסה כבד לכביש, מפל חיצוני, מחברי שוחה, תעלה בתחתית ופודסט בשוחה עמוקה. באותו כתב רחובות היו 243 תוספות למכסה כבד, 75 חיבורים לשוחות קיימות, 60 שוחות על קווים פעילים ו־122 מפלים חיצוניים. עבודה על קו פעיל דורשת שאיבה עוקפת וחיבור בזרימה, וזה סעיף נפרד. חציית כביש או קו מים בדחיקה דורשת פירים, ולעיתים הזרקה וייצוב קרקע.
מעבר לחפירה עצמה יש תכולה שלא רואים בתוכנית: הסדרי תנועה, ליווי משטרה, עבודה בסופי שבוע, היתרי חפירה מבעלי תשתיות ומדידה לאחר ביצוע. על עבודות העפר עצמן יש עמוד נפרד: חישוב כמויות לעבודות עפר.
בדיקת כתב תשתיות מול התוכניות
בכתב לתשתיות קל לפספס, כי אורכים ועומקים משתנים מתוכנית לתוכנית. בקו ביוב גרביטציוני אחד מדדתי מהתוכניות 884 מטרים של צנרת, בעוד שבכתב הופיעו 995 מטרים. באותו קו נספרו בתוכניות 7 שוחות בקוטר מטר, ובכתב היו 5. בבדיקה אחרת מצאתי טעות סופר בקוטר של שוחה, וסעיפים שקיימים בתוכנית אבל לא בכתב. הפער לא אומר בהכרח שמישהו טעה: לפעמים התוכנית עודכנה אחרי הכתב. אבל צריך לדעת עליו לפני שמתמחרים. איך מצליבים כמויות מוסבר בעמוד בדיקה צולבת של כמויות.
סעיף שמופיע בתוכנית ולא בכתב לא נעלם מהשטח. מסמנים אותו כחסר, מציינים את הכמות לפי התוכנית ושואלים את המתכנן, במקום להשאיר אותו בחוץ בשקט.

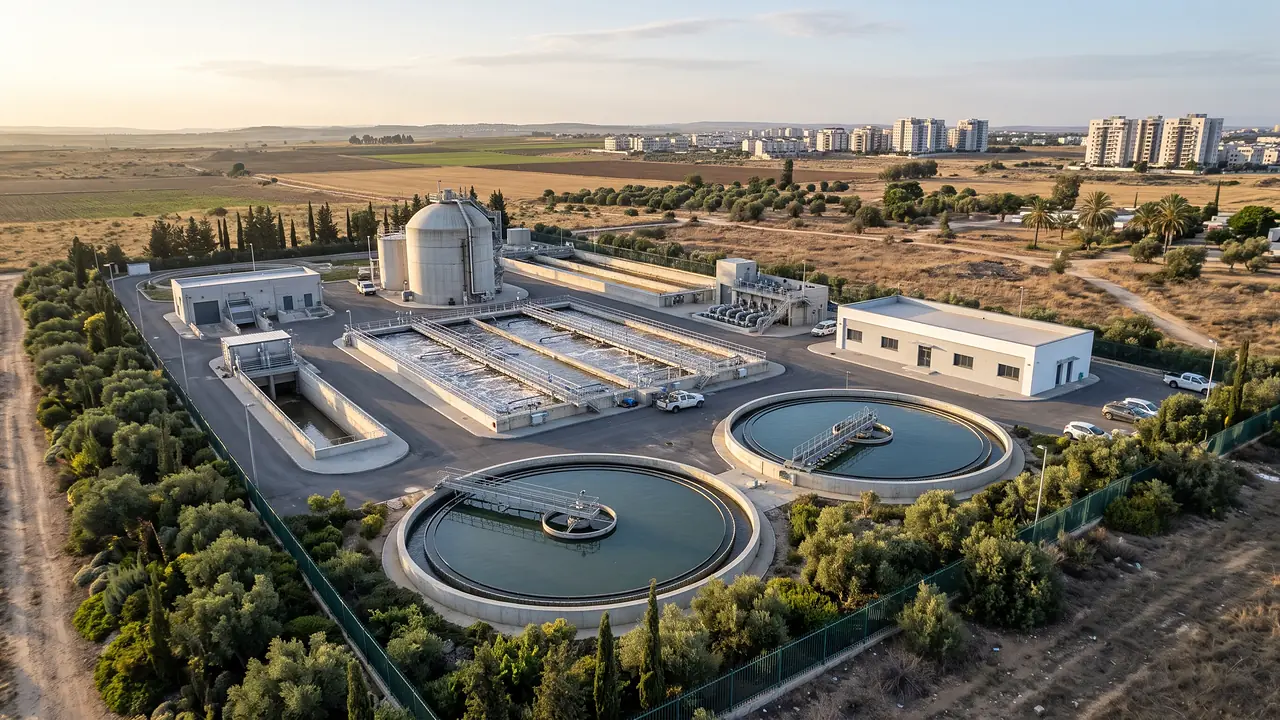

קו שפכים באתר מתקן טיהור
בדקתי גם כמויות להטיית קו שפכים בצינורות פיברגלס בקוטר 1.2 מטר באתר מתקן טיהור שפכים. העקרונות דומים, בקנה מידה אחר: צינור בקוטר גדול נמדד לפי שכבות עומק, דרג הקשיחות של הצינור הוא תוספת נפרדת, ושוחות בעומק של כ־6 מטרים מקבלות פודסטים ומעקות נירוסטה. ציוד כמו סגר, משאבה ועגורן זרוע צריך ניתוח מחיר משלו. בבדיקה מול התוכניות מדדתי 88.07 מטרים במקום 90.75 מטרים במקטע אחד, ונפח מצע של כ־130 מ״ק מול 300 מ״ק בכתב.
כמאי (חשב כמויות) הוא מהנדס או הנדסאי בניין רשום, כמו יעקב אביטל, שמכיר את שיטת המדידה של כל פרק. בתשתיות, חישוב כמויות טוב מתחיל בטבלה של כל מקטע: עומק השוחות, הקוטר, השכבה והאורך.
שאלות נפוצות
איך מודדים שטח לצורך הצעת מחיר לכתב תשתיות?
כשצריך מספר אחד במ״ר, משתמשים בשטח השיקום: אורך הקווים כפול רוחב התעלה התאורטי שמוגדר בכתב. כך אפשר להשתמש באותו מדרג של מחירון חישוב הכמויות, והמחיר הסופי נקבע בהצעה כתובה.
למה שכבת העומק כל כך חשובה?
כי עומק החפירה משנה את הדיפון, את המילוי ואת קצב העבודה. אותו צינור בעומק 2 מטרים ובעומק 4.5 מטרים הוא שני סעיפים שונים במחיר.
אפשר להכין כתב כמויות לתשתיות מתוכניות PDF?
כן, אבל עדיף לקבל גם קבצי DWG עם רומי מכסים ותחתיות של השוחות. מהם אפשר לחלץ את העומקים ולבנות טבלת מקטעים מדויקת.
יש לכם פרויקט? ספרו לי בקצרה מה הפרויקט ומה כבר קיים. כשהפרויקט מתאים, אחזור בדרך כלל עם שאלות ממוקדות ועם הצעת מחיר בכתב.
